等離子切割機

一、主機控制系統

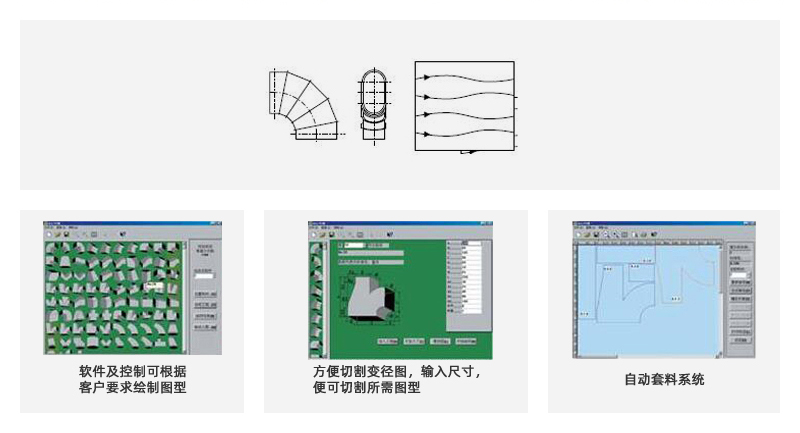

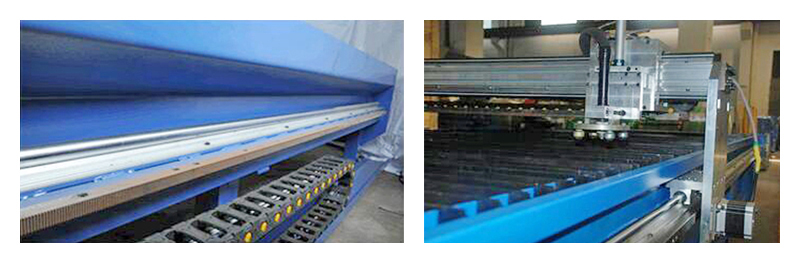

機架采用全焊接鋼結構，經時效振動器處理，內應力從而使機架穩定性，變形量較小。X軸采用高精度直線圓型導軌、Y軸采用高精度的直線導軌，其運行阻力較小。X軸和Y軸安裝經多功能儀器檢測安裝，X軸兩導軌直線度誤差小于±0.05mm，X軸和Y軸的垂直誤差不大于±0.05度，其運行小車采用輕質的結構，便于等離子切割的加工質量。工業電腦操作系統是在性能穩定的DOS系統操作，具有較好的人機對話界面，中英文語言可以任意轉換。X軸和Y軸運行速度大可達到8米/分鐘。工業控制電腦可以接口ISO標準的CNC語言，可以顯示切割圖形，模擬切割，并且具有手動編程功能。

二、等離子切割機的主機控制系統的特點

1、驅動傳動系統

等離子驅動按其精度可以分為SBPC-2000、SBPC-3100兩種。SBPC-3100采用MITSUBISHI(三菱)公司數字式交流伺服系統，電機采用高磁稀土材料，導磁散熱性能好。其編碼器分辨率高，為普通型的4倍功能，從而更高的控制精度。SBPC-2000采用大扭矩性能穩定的步進電機，可以切割精度要求不特別高的場合。

2、性能穩定的調高系統

采用機械無接觸式的調高裝置，切割槍具有浮動裝置，切割時會隨板料的彎曲及高度變化而自動的調高和調低，始終切割槍與板之間的距離不變。

3、氣路系統

卸料和切割槍上下浮動采用性能穩定的氣動換向閥從而卸料方便，同時切割槍平穩。

4、性能穩定的一體化工控機

SBKJ全自動等離子切割系統包括上位機和下位機：上位機采用戴爾液晶顯示器和1GHz的Intel Petium Ⅲ CPU；下位機采用三菱伺服電機和高分辨率液晶顯示器，并配以相應的工業控制系統。上位機和下位機之間通訊系統和排版軟件實現數據交換。

5、等離子發生器

SBPC-2000：采用性能穩定切割效果好的松下等離子發生器。

SBKJ-3100：采用公司海寶等離子發生器，其性能穩定，工作狀態好，能切割質量。

三、產品參數
